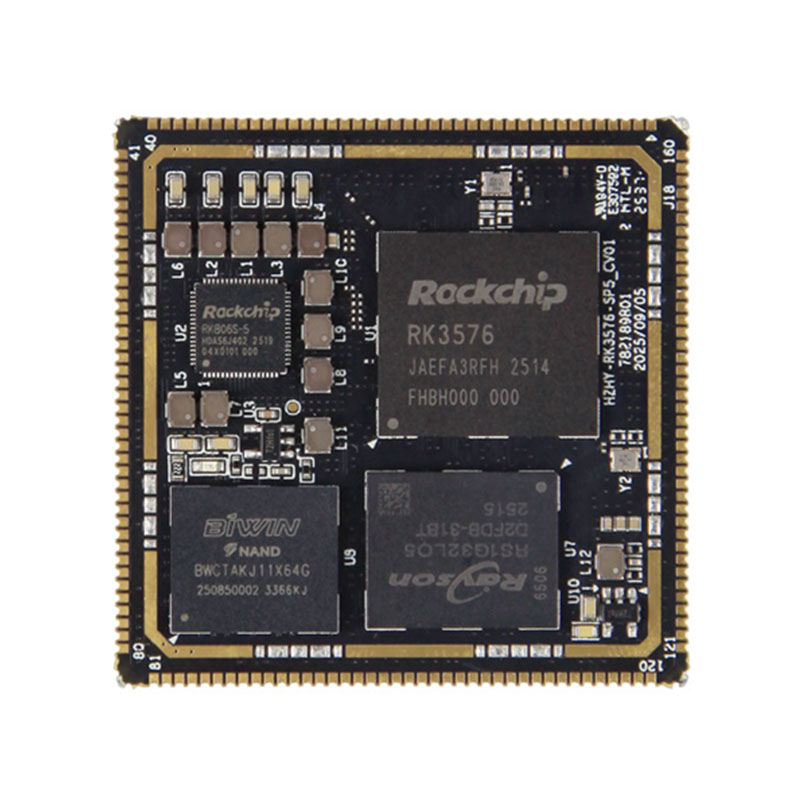

Rockchip RK3576 SOM

RK3576 SOM-aren muinean octa-core CPU konfigurazio indartsua dago, lau Cortex-A72 nukleo 2,2 GHz-an eta lau Cortex-A53 nukleo 1,8 GHz-an. Big.LITTLE arkitektura heterogeneo honek karga oreka adimenduna ahalbidetzen du, eta funtzio anitzeko lan konplexuetarako errendimendu handiagoa bermatzen du, eta, aldi berean, funtzionamendu hedatuetarako potentzia-eraginkortasuna optimizatzen du, energia-eskakizun zorrotzak dituzten industria-inguruneetarako kritikoa.

6TOPS@INT8 NPU batekin hornituta, RK3576 SOM gailentzen da gailuko AI inferentzian. Zehaztasun mistoko eragiketak onartzen ditu INT4, INT8 eta FP16 barne, eta guztiz bateragarria da TensorFlow eta PyTorch bezalako ikaskuntza sakoneko esparru nagusiekin. Horri esker, garatzaileek modu errazean zabaltzen dituzte AI aplikazioak, hala nola ordenagailuaren ikusmena, hizketa-ezagutzea eta ertz-analisiak, hodeiko informatikan fidatu gabe, latentzia murriztuz eta datuen pribatutasuna hobetuz.

Mali-G52 MC3 GPU integratuak SOM-en multimedia eta gaitasun grafikoak areagotzen ditu. OpenGL ES 3.2 eta Vulkan 1.2 bezalako industria estandarrak onartzen ditu, 3D errendatze leuna, definizio altuko bideoen prozesamendua eta UI bistaratze aurreratua ahalbidetzen du; ezin hobea da HMI industriala, seinaleztapen digitala eta zaintza sistema adimendunetarako aplikazioetarako.

Industria-mailako irtenbide gisa, RK3576 SOM ingurune industrialen eskakizun zorrotzei erantzuteko diseinatuta dago, baldintza gogorretan ere funtzionamendu egonkorra bermatuz. OEM eta ODM pertsonalizazio zerbitzu malguak eskaintzen ditugu zure proiektuaren eskakizun espezifikoetara egokitutakoak, interfaze pertsonalizatuen konfigurazioak, memoria aukerak eta software optimizazioa barne. RK3576 core plaka estandarra edo txertatutako plaka guztiz pertsonalizatua behar duzun ala ez, gure irtenbideak zure produktua garatzeko zikloa azkartzen du eta merkaturatzeko denbora murrizten du.

Aukeratu Rockchip RK3576 SOM errendimendu handiko plataforma txertatu baterako, industria-mailako iraunkortasuna, AI konputazio indartsua eta pertsonalizazio polifazetikoa konbinatzen dituena, zure ertz-aplikazio adimentsuetarako aukera berriak desblokeatzen dituena.

RK3576 SOM Hardwarearen zehaztapenak

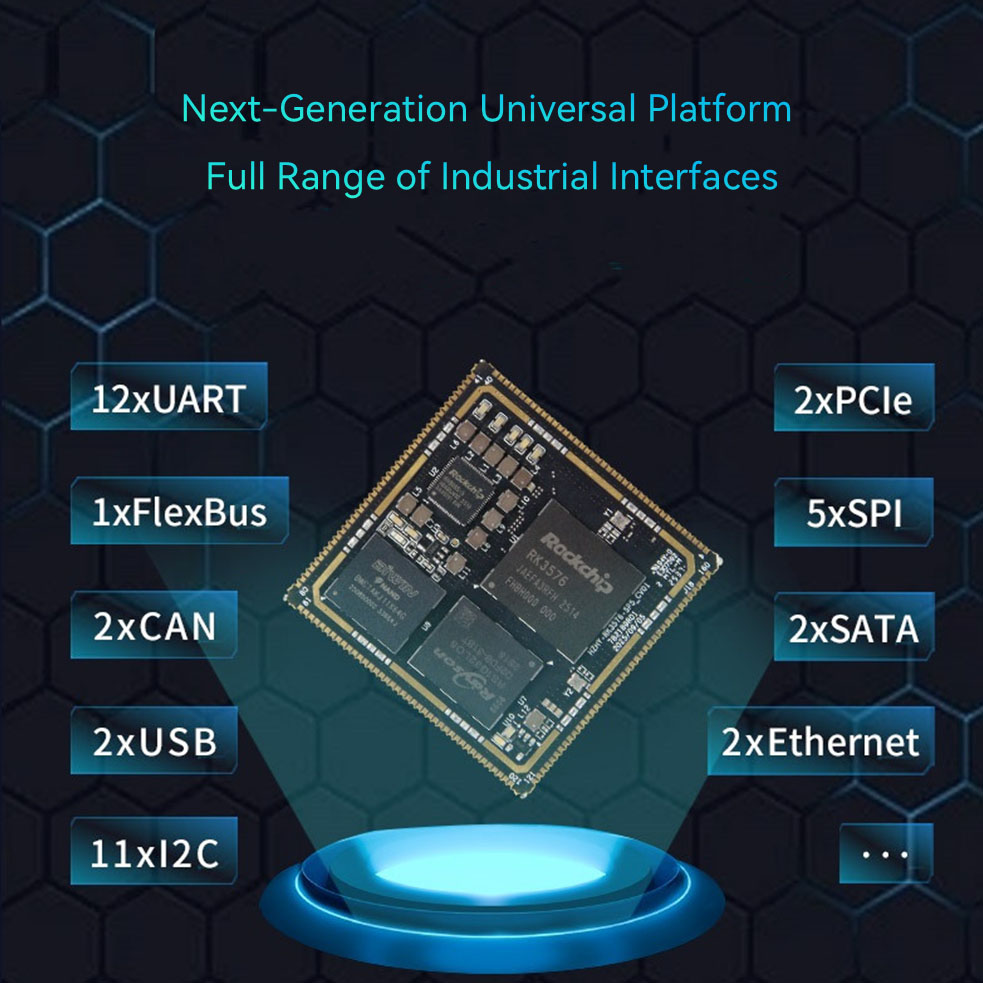

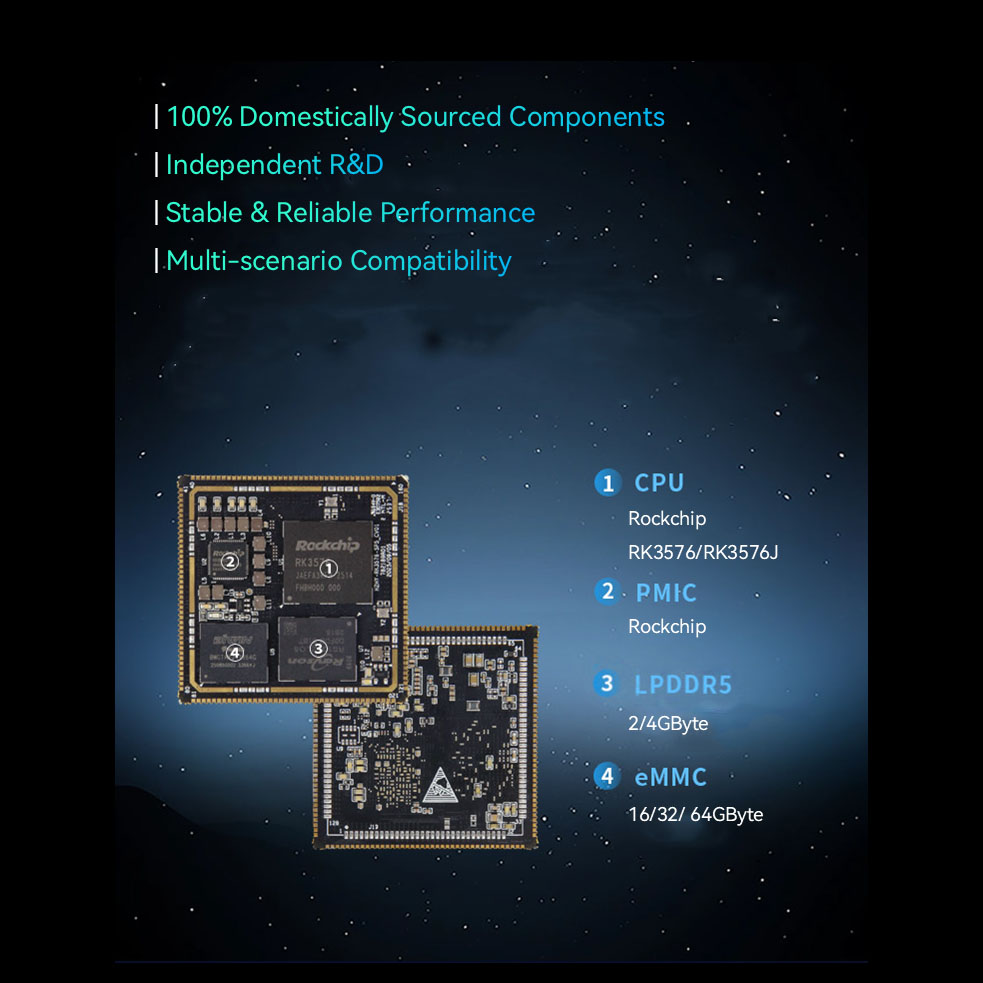

● CPU: Quad-core Cortex-A72 prozesadorea + Quad-core Cortex-A53 prozesadorea

● Erlojuaren abiadura: 2,2 GHz

● Memoria: 2/4GB LPDDR5 (Erositako bertsioaren araberako edukiera aldatu egiten da)

● EMMC: 32/64 GB eMMC (edukiera aldatu egiten da erositako bertsioaren arabera)

● Multimedia prozesatzea: 4K@120fps H.265, VP9, ​​AVS2 eta AV1 deskodetzaileak onartzen ditu; 4K@60fps H.264 deskodetzailea onartzen du; 4K@60fps H.264 eta H.265 kodetzaileak onartzen ditu, kalitate handiko JPEG kodetzailea/deskodetzailea

● Prozesadore grafikoa: ARM Mali-G52-MC3

● NPU: NPU independente integratua, 6 TOPS konputazio-potentzia @INT8

● Neurriak: 45mm x 45mm

● Interfazea: Zigilu-zulo interfazea, 288 pin

● Tenperatura: -40°C~+85°C / 0°C~+70°C

● Funtzionamendu-tentsioa: 5V

● Sistema eragilea: Linux, Ubuntu

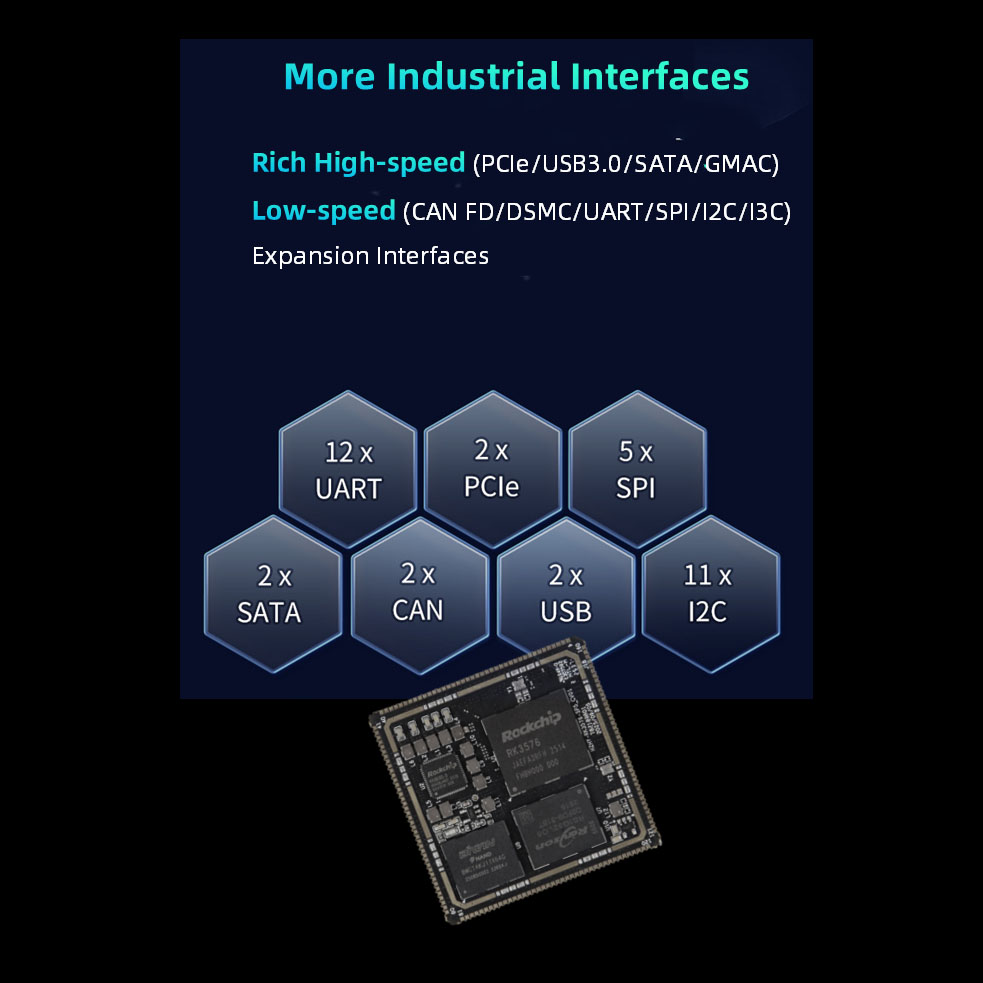

RK3576 SOM parametro funtzionalak

● SDMMC (≤2 kanal): SDI03.0 protokoloa eta MMCV4.51 protokoloa onartzen ditu. 4 hariko datu-busaren zabalera; SDR104 modua onartzen du, 200MHz-eko gehienezko abiadurarekin. Oharra: SDMMC0-k soilik onartzen du System Boot, eta lehenetsita dago SD txartelaren funtzioa;

SD txartelaren bidez firmware-berritzea onartzen du EMMC/UFS hutsik dagoenean, eta EMMC/UFS-ren firmware-berritzea ere onartzen du SD txartelaren bidez EMMC/UFS abiarazi ondoren; SDMMC0-k VCCIO_SD_S0 1.8V edo 3.3V irteerara konfiguratzen du periferiko eta benetako funtzionamendu-moduaren arabera; SDMMC1 3.3V da; pin baliabide batzuk multiplexatuta daude.

● SARADC (≤7 kanal): SARADC bereizmena 12 bitekoa da, abiadura 1MS/s, sarrerako tentsio-tartea 0 ~ 1.8V da; Oharra: SARADC_VINO_BOOT SYSTEMBOOT abio-sekuentzia ezartzera dedikatzen da eta ezin da beste funtzioetarako erabili; SARADC_VIN1 lehenetsita dago gako-balioaren sarrerako laginketa ataka gisa, eta Berreskuratzeko moduko botoi gisa multiplexatzen da (ez da aldagarria);

SARADC_VIN2 plakako hardware IDa da, ez da atera; SARADC_VIN3 audioa detektatzeko multiplexatuta dago;

SARADC_VIN4~7 zuzenean erabil daiteke.

● USB (≤2 kanal): Oharra: USB2_OTG0 da RK3576-ren firmwarea grabatzeko ataka lehenetsia, mesedez, ziurtatu interfaze hau aplikazioan erreserbatzen duzula; USB3 eta USB2.0 OTG Gailu edo OSTALDE gisa soilik funtziona dezakete aldi berean; USB3 OTG0-ren SS seinalea (5Gbps) DP1.4-rekin multiplexatuta dago; USB3 OTG1-ren SS seinalea (5Gbps) PCIE1 edo SATA1-ekin multiplexatzen da, eta USB funtzioa ezin da erabili PCIE edo SATA funtzioan ezartzen denean;

● SATA (≤2 kanal): SATA PM funtzioa onartzen du, ataka bakoitzak 5 gailu onartzen ditu; SATA 1,5 Gb/s, SATA 3,0 Gb/s, SATA 6,0 Gb/s onartzen ditu; eSATA onartzen du.

Oharra: SATA0 eta PCIe0 kontrolagailuak multiplexatuta daude; SATA1 eta PCIe1 edo USB3_OTG1 kontrolagailuak multiplexatuta daude;

● PCIe (≤2 kanal): 2 PCIe 2.1 kontrolagailu, biek RC modua soilik onartzen dute;

Oharra: PCIe0 eta SATA0 kontrolagailuak multiplexatuta daude; PCIe1 eta SATA1 edo USB3_OTG1 kontrolagailuak multiplexatuta daude;

● MIPI DPHY CSI RX (≤2 kanal): 2 MIPI DPHY CSI RX ataka, MIPI-CSI modua 2/4-erreila onartzen duena;

Oharra: 2 errei + 2 errei moduan zatitzea ez da onartzen gaur egun; gehienez 2 kamera konekta daitezke;

● MIPI DCPHY CSI RX (≤1 kanal): MIPI DCPHY CSI RX ataka 1, MIPI-DPHY modua edo 0/1/2 Trio MIPI-CPHY modua onartzen duen 1/2/4 bideko modua;

● Oharra: 2 errei + 2 errei moduan zatitzea ez da onartzen; MIPI DCPHY Combo PHY-ren TX eta RX DPHY TX eta DPHY RX modu gisa aldi berean bakarrik konfigura daitezke, edo aldi berean CPHY TX eta CPHY RX modu gisa. CIF (≤1 kanal): 1 kanal gehienez 16 biteko DVP interfazea, 8/10/12/16 bit onartzen du;

Oharra: 3.3V interfazea, pin baliabide batzuk partekatzen dira;

● HDMI TX (≤1 kanal): HDMI 2.1 arte onartzen du, 4K@120Hz gehienez onartzen du, HDMI FRL modua onartzen du eta atzerantz bateragarria da HDMI TMDS moduarekin;

Oharra: eDP kontrolagailuarekin partekatua;

● eDP (≤1 kanal): eDP 3.1 arte onartzen du, 4K@60Hz gehienezko laguntza, 1/2/4 Lane moduak onartzen ditu, ez du Swap onartzen; Oharra: eDP kontrolagailuarekin partekatua;

● MIPI DCPHYCSI TX (≤1 kanal): 1 MIPI DCPHYCSI RX ataka, 1/2/3/4 Lanes MIPI-DPHY modua edo 0/1/2 Trio MIPI-CPHY modua onartzen du;

● Oharra: ez du onartzen 2Lane+2Lane moduan zatitzea; MIPI DCPHY Combo PHY-ren TX eta RX DPHY TX, DPHY RX modu gisa edo aldi berean CPHY TX, CPHY RX modu gisa soilik konfigura daitezke.

● DP (≤1 kanal): eDP 3.1 arte onartzen du, 4K@120Hz gehienezko laguntza, 1/2/4 Lane moduak onartzen ditu, Swap onartzen du;

Oharra: USB3 OTG0-ren SS seinalearekin partekatua;

● LCD (≤1 kanal): 24 biteko RGB modua onartzen du, gehienezko bereizmena 1920x1080@60Hz; 16 biteko BT1120 modua onartzen du, gehienezko bereizmena 1920x1080@60Hz; 8 biteko BT656 modua onartzen du, gehienezko bereizmena 720x576@60Hz; Oharra: pin baliabide batzuk partekatzen dira.

● EBC (≤1 kanal): 8-bit/16-bit irteera onartzen du, gehienez 32 gris-eskala maila, gehienezko bereizmena 2560x1920@85Hz;

Oharra: pin baliabide batzuk partekatzen dira.

● Audioa (≤9 kanal): 5 SAI talde, maisu-esklabo modua onartzen dutenak, 8 eta 32 biteko zabalera eta 48kHz arteko laginketa-tasa; 2 PDM talde, modu nagusia, 8 kanaleko sarrera-gaitasuna onartzen duena, 16 eta 32 biteko zabalera eta 192 kHz arteko laginketa-tasa; 2 SPDIFTX talde; 1 DSM PWMAudio talde;

Oharra: lau ASRC (Asynchronous Sample Rate Converter) modulu eskaintzen dira audio-datuen lagin-tasa bihurtzeko; 1.8V/3.3V interfazea, pin baliabide batzuk partekatzen dira;

● Ethernet (≤2 kanal): 2 RGMII interfaze onartzen ditu 10/100/1000Mbps datu-transmisio-tasarekin.

Oharra: 3.3V RGMII/RMII interfazea, pin baliabide batzuk partekatzen dira.

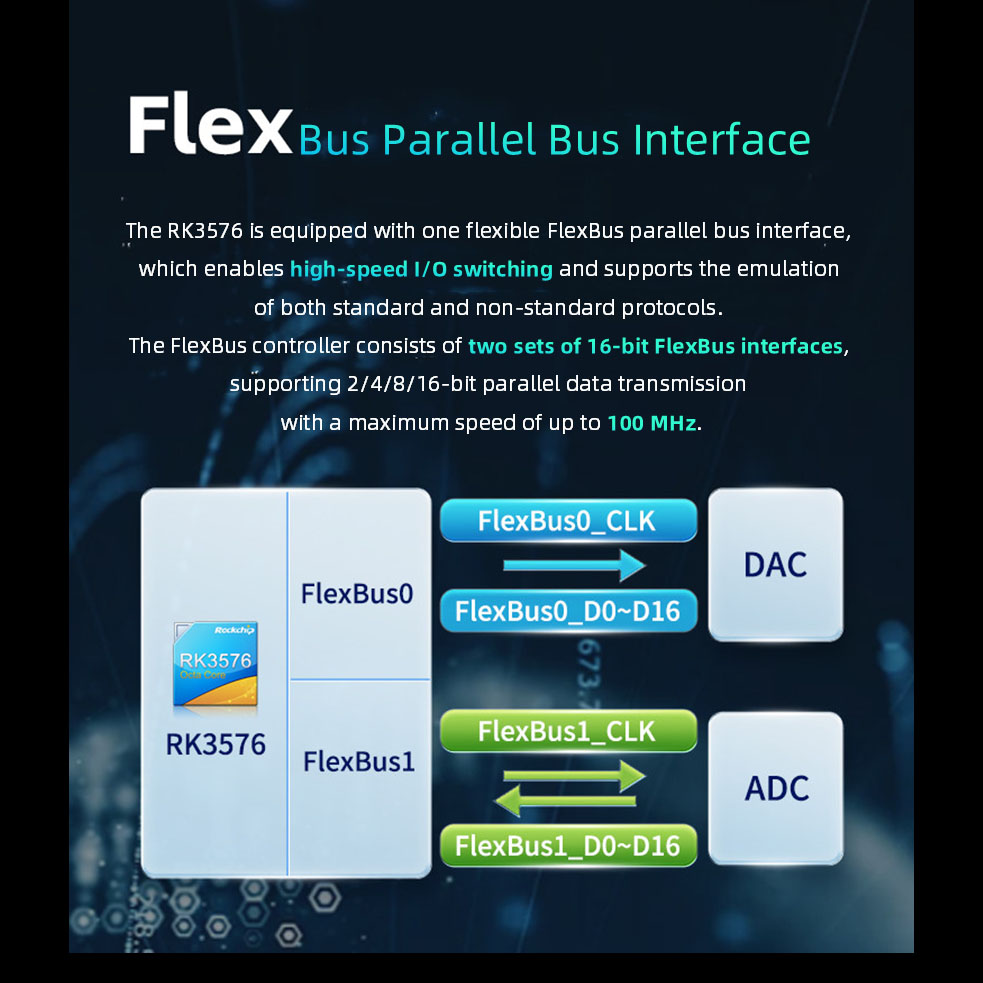

● FlexBus (≤1 kanal): bus paralelo interfaze malgu bat onartzen du - FlexBus interfazea, abiadura handiko I/O kommutazioa lor dezakeena eta protokolo estandar edo irregular batzuk emulatu ditzake. Aplikazioaren eszenatoki tipiko bat abiadura handiko 16 biteko ADC eta 16 biteko DAC baten konbinazioa da.

Oharra: 3.3V interfazea, pin baliabide batzuk partekatzen dira.

● DSMC (≤1 kanal): Datu-tasa bikoitza Serie Interfazea. Batez ere PSRAM gailuen komunikazioan edo LocalBus-en komunikazio periferikoan erabiltzen da (adibidez, FPGA). Oharra: 3.3V interfazea, pin baliabide batzuk partekatzen dira.

● UART (≤12 kanal): onartzen den baud-tasa maximoa 8 Mbps da.

Oharra: 1.8V/3.3V interfazea, pin baliabide batzuk partekatzen dira.

● I³C (≤2 kanal): 7 biteko eta 10 biteko helbide moduak onartzen ditu, gehienez 12,5 Mbit/s-ko abiadurarekin, I²C busarekin bateragarria, gehienez 400 Kbit/s-ko abiadurarekin. Oharra: 1.8V/3.3V interfazea, pin baliabide batzuk partekatzen dira.

● I²C (≤11 kanal): 7 biteko eta 10 biteko helbide moduak onartzen ditu, gehienez 400 Kbit/s-ko abiadurarekin.

Oharra: 1.8V/3.3V interfazea, pin baliabide batzuk partekatzen dira. SPI (≤5 kanal): maisu/esklabo modu konfiguragarria. Oharra: 1.8V/3.3V interfazea, pin baliabide batzuk partekatzen dira.

● CAN (≤2 kanal): CAN-FD onartzen du; 1 Mbps onartzen du.

Oharra: 1.8V/3.3V interfazea, pin baliabide batzuk partekatzen dira.

● PWM (≤3 kanal): 3 PWM kontrolagailu independenteak, 16 PWM kanal arte onartzen dutenak, 32 biteko tenporizadorea/kontagailua.

Oharra: 1.8V/3.3V interfazea, pin baliabide batzuk partekatzen dira.

Oharra: pin baliabide batzuk multiplexatuta daude. Mesedez, ikusi Pin Funtzioen Konparazio Taula xehetasunetarako.

Jarri gurekin harremanetan laginak eta informazio gehiago lortzeko!

Zerbitzu Abantailak

Gutxieneko eskaera: 1 Unitate | Solasko eskaerak onartzen dira | Doako SDK | Doako Laguntza Teknikoa | Pertsonalizazioa onartzen da

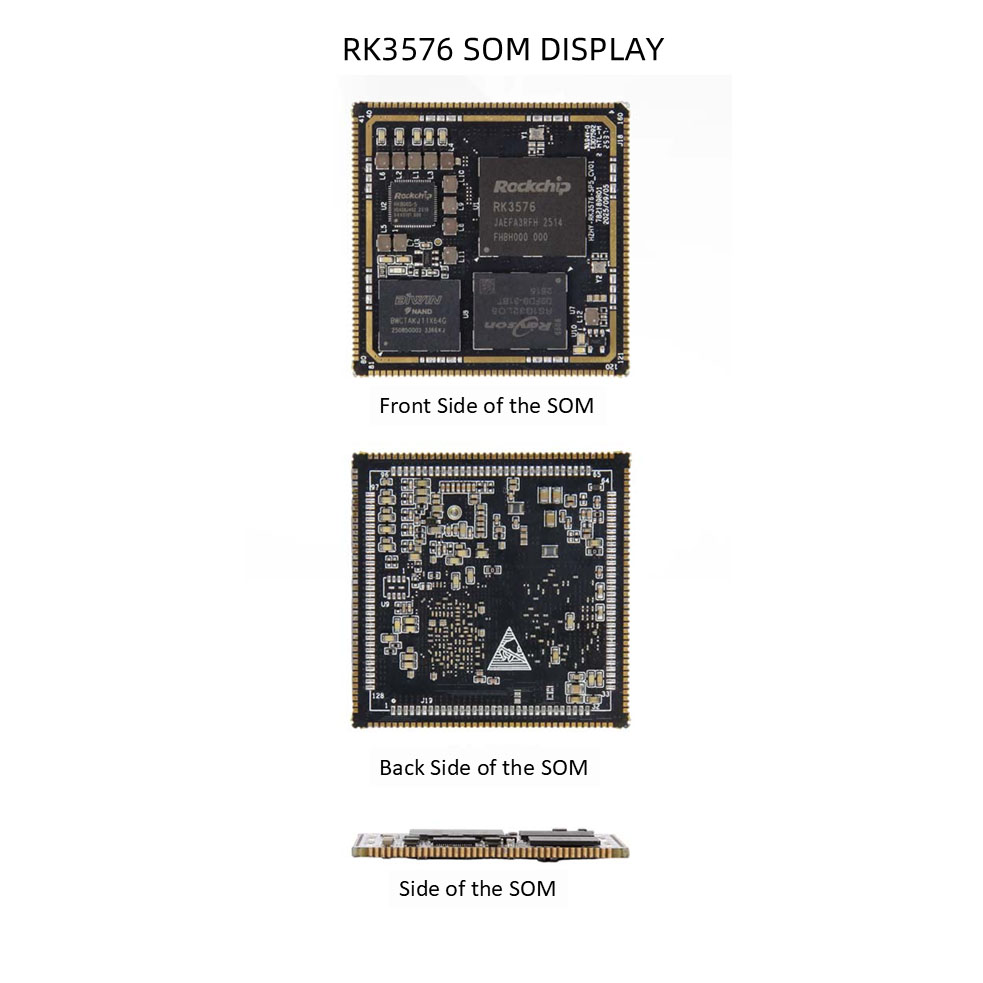

RK3576 SOM Xehetasunak
