Rockchip rk3576 Ertz bateko irtenbidea

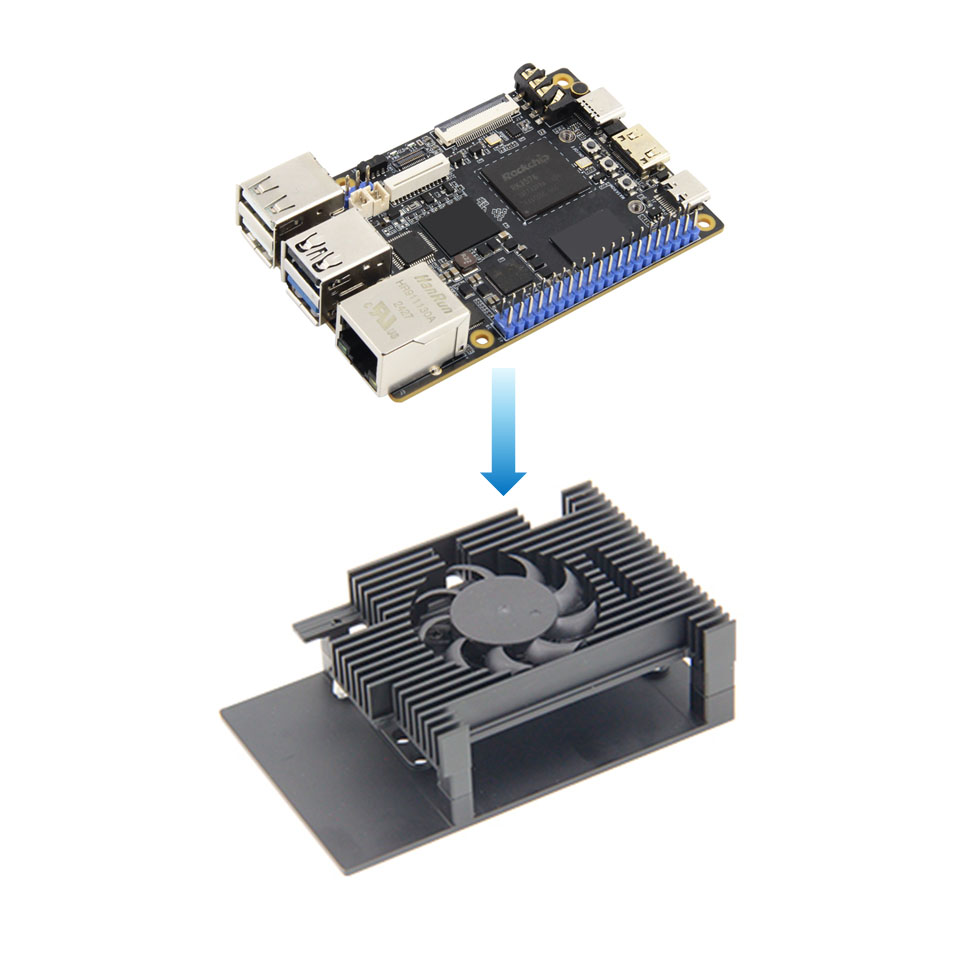

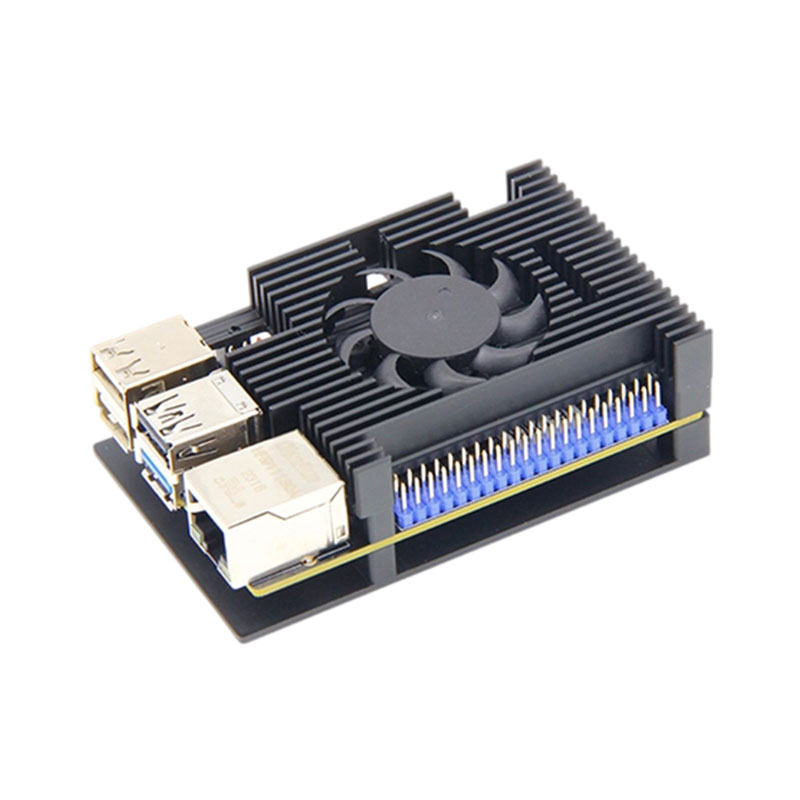

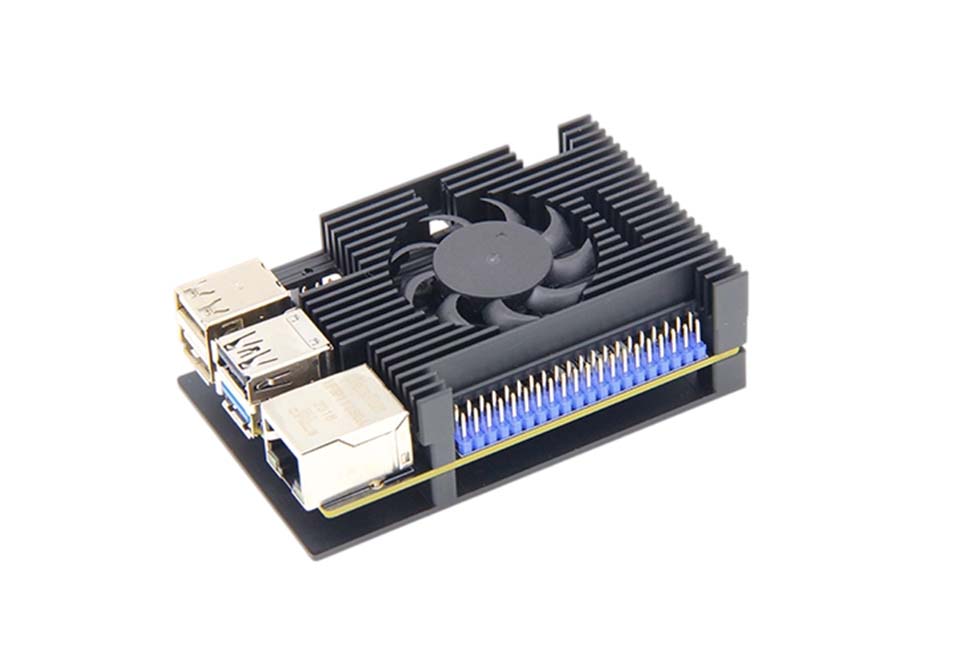

RK3576 AI informatika kaxa RK3576 SBC eta metalezko kasu batez osatuta dago.

RK3576 Plakaren Sarrera

● RK3576 plaka-plaka bistaratzeko, kontrolatzeko, sareko transmisiorako, fitxategien biltegiratze, ertzetik konputatzeko eta bestelako agertokietan erabil daiteke.

● ROCKCHIP RK3576 erabilita, maiztasun nagusia 2,2GHz-era iritsi daiteke, Quad-Core 642 biteko Cortex-A72 eta Quad-Core 64 biteko Cortex-A53, guztira zortzi nukleo-prozesadoreak eta besoa, 8K bideo deskodetzea eta 4K pantaila-irudiak, kamera anitzeko sostengesa Sarrera, pantaila anitzeko pantaila onartzen, NPU independente independentea, AI hainbat agertoki ahalbidetuz.

● Desblokeatu AI potentziala ertzean - 6Tops NPU-k eredu konplexuak gaitzen ditu hodeiko mendekotasunik gabe

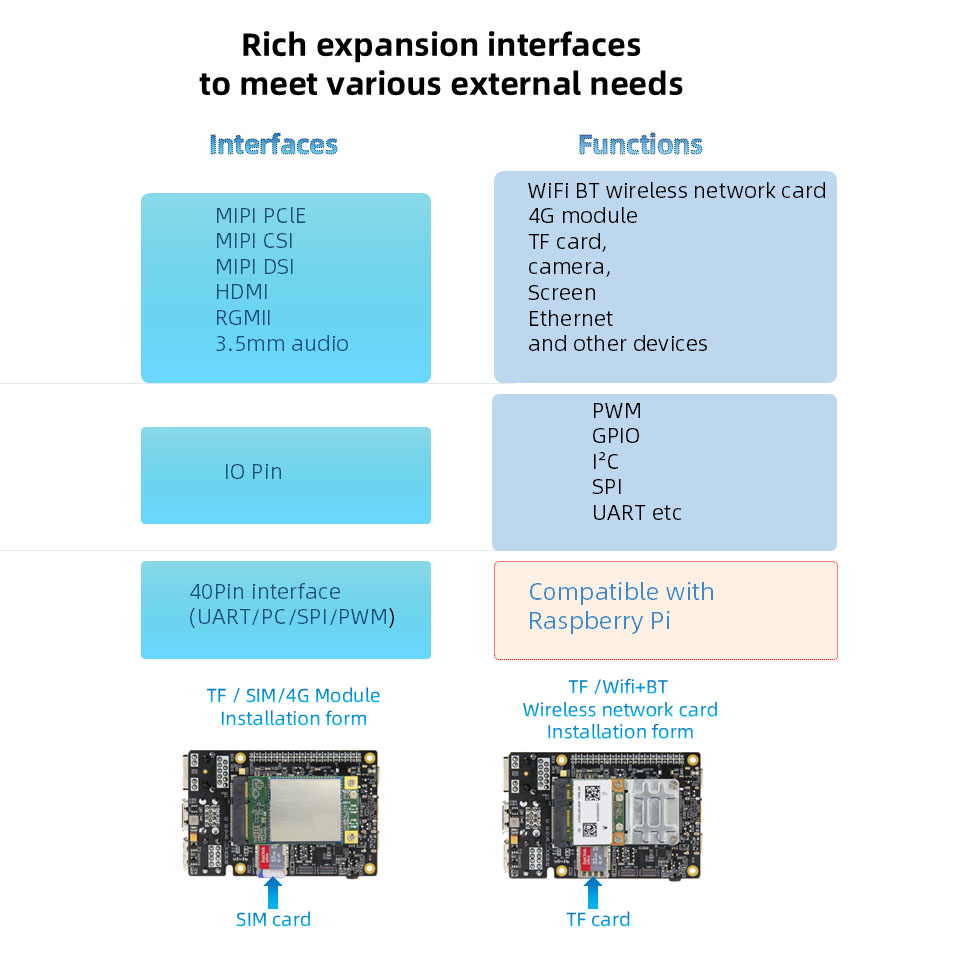

● Ertz oso integratua interfaze aberatsak dituena:

✔ 6x USB (3.0 + 2.0) ✔ Dual Mipi ✔ Mini PCIE

✔ Raspberry Pi 40-Pin ✔ SIM / TF txartelaren laguntza

✔ Gigabit Lan + Industrialdea RS485

● Android, Debain eta Ubuntu sistema eragilearen irudiak onartzen ditu ofizialki, eta 8 aplikazio ingurune desberdinetan aplika daitezke.

● Guztiz irekitako iturburua da, tutorial ofizialak eskaintzen ditu eta SDK kontrolatzaileen garapenerako kitak, diseinu eskemak eta bestelako baliabideak oso erabil daitezke.

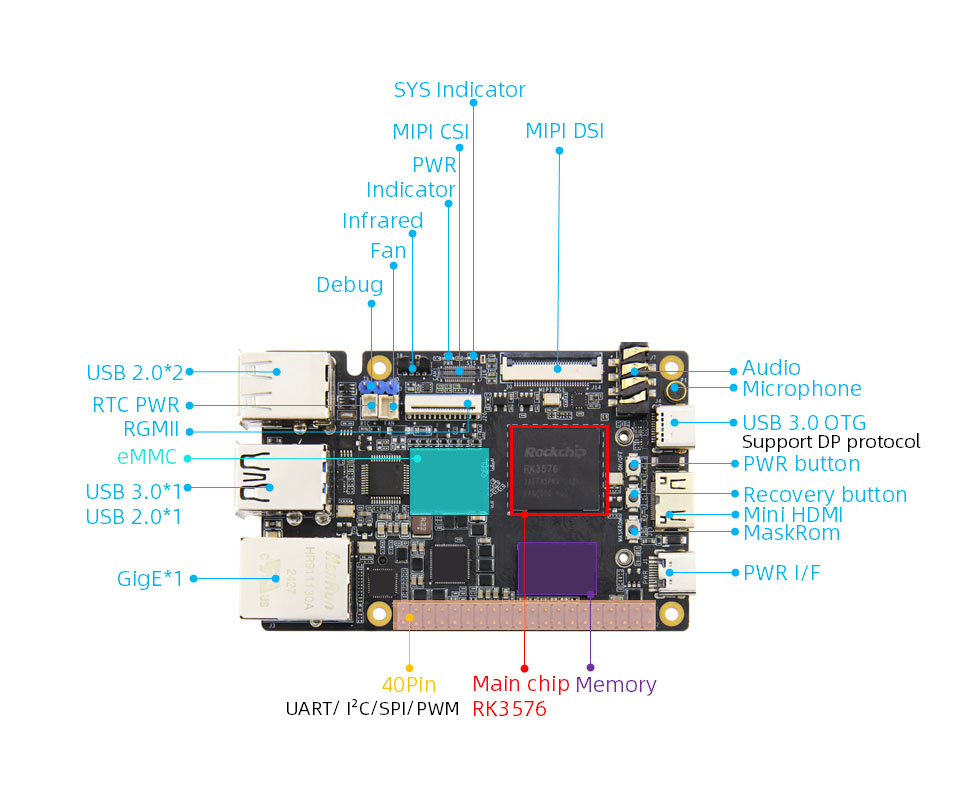

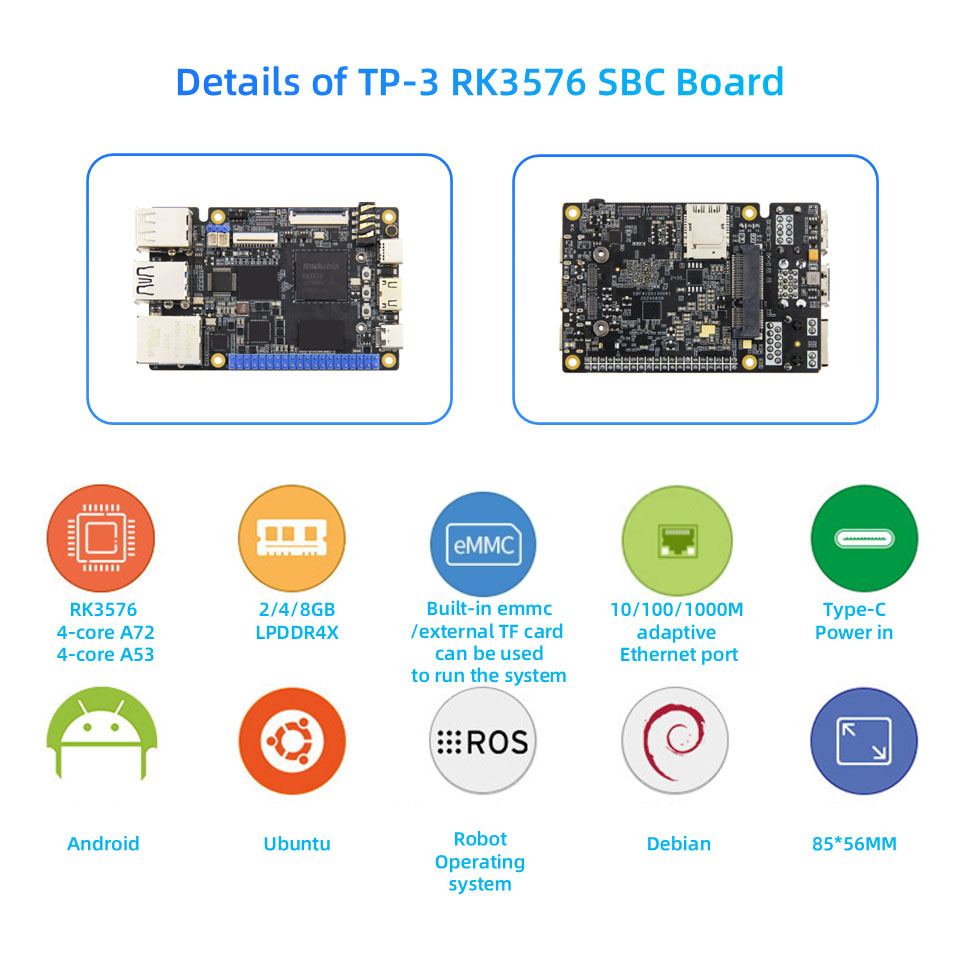

RK3576 Taularen hardwarearen konfigurazioa

● Potentzia interfazea: 5V @ 4a DC sarrera, motako interfazea (datuen transmisio gaitasunik ez)

● Txip nagusia: RK3576 (Quad-Core A72 + Quad-Core A53, Mali-G52 MC3, 6T informatika-potentzia)

● Memoria: 2/4 / 8GB, LPDDR4X (biltegiratze eskakizunak pertsonaliza daitezke)

● Biltegia: 0/32 / 64GB, EMMC (biltegiratze eskakizunak pertsonaliza daitezke)

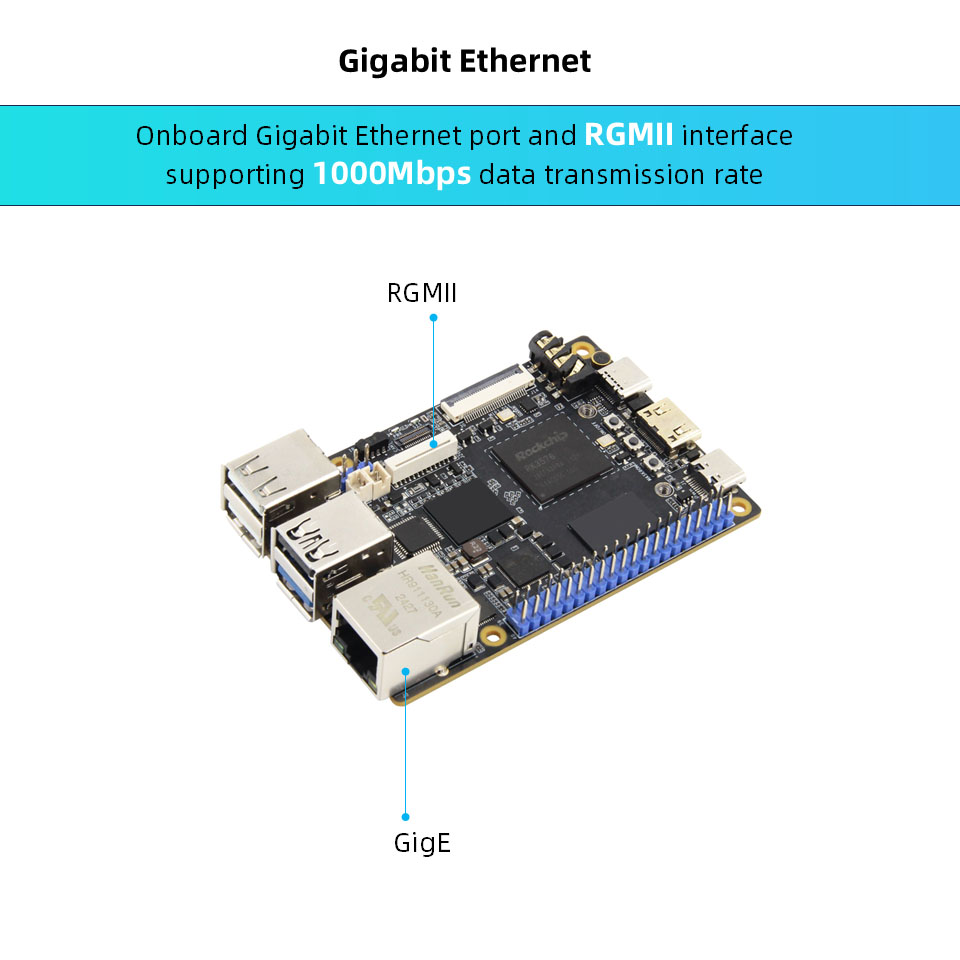

● Ethernet: Gigabit Network Port * 1, 10/100 / 1000MBPS datuen transmisio tasa onartzen du; RGMI interfazea * 1, 10/100 / 1000MBPS datuen transmisio-tasa onartzen du, gure RGMII Gigabit Ethernet modulura konektatuta egon daiteke

● HDMI: HDMI2.1 Irteera * 1, pantaila anitzeko pantaila babesten du beste pantaila batzuekin, gehienezko bereizmena 4k @ 120fps

● Mipi-DSI: Mipi pantailaren interfazea * 1, Wildfire Mipi pantailan konektatu daiteke, pantaila anitz onartzen ditu beste pantaila batzuekin, Mipi modu bakarrarekin 2560 * 1600 @ 60FPS-ko bereizmen handiena duena

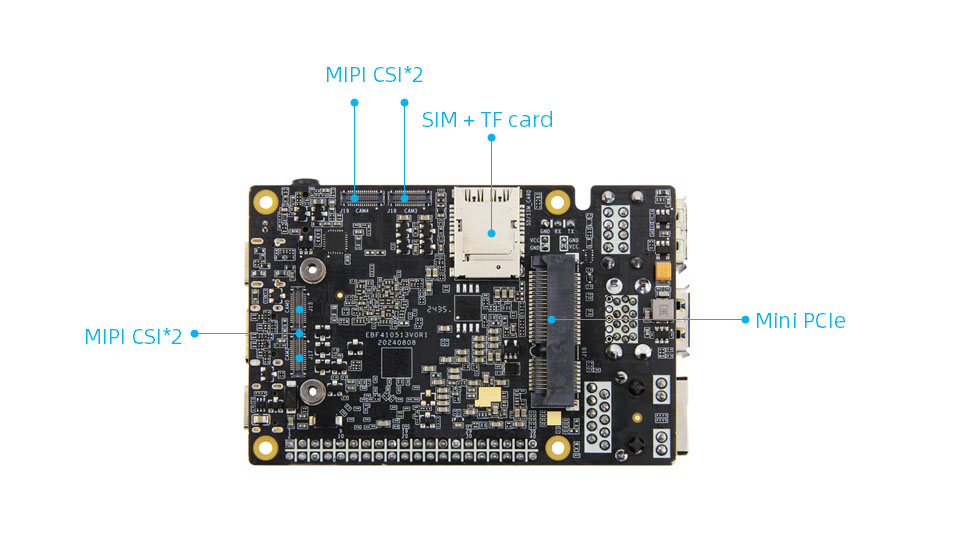

● Mipi-csi: 2 * 15pin BTB kameraren interfazea * 5 (aurrealdea * 1, atzera * 4), gure Mipiko kamerarekin konektatu daiteke

● USB2.0: Mota-interfazea * 3 (ostalaria)

● USB3.0: mota-interfazea * 1 (ostalaria); Type C interfazea * 1 (OTG), firmwareak erretzeko interfazeagatik, DP protokoloa onartzen du, beste pantaila batzuekin erabil daiteke

● PCLE interfazea: Mini-PCle interfazea, altuera osoko edo erdi-altuera duen WiFi sareko txartelarekin, 4G modulua edo beste mini-PCle interfaze modulua erabil daiteke

● SIM + TF txartelaren titularra: SIM txartela eta Micro SD (TF) txartela aldi berean txertatu ditzake, SIM txartela sistema abiarazteko, 512GB arte, SIM txartelaren funtzioa 4G moduluekin erabili behar da

● 40pin interfazea: Raspberry PI 40pin interfazearekin bateragarria da, PWM / GPIO / C / UART funtzioak onartzen ditu

● Arazketa serieko portua: 1500000-8-n-1 parametro lehenetsia

● Audio: Micin * 1, kondentsadore mikrofonoa; Aurikularren irteera + mikrofono sarrera 2-in-1 interfazea * 1

● Botoiak: pizteko botoia * 1; Maskrom botoia * 1; Berreskuratzeko botoia * 1

● LED: potentzia adierazlea * 1; Sistemaren adierazlea * 1

● Infragorriko hartzailea: urrutiko kontroleko funtzio infragorria onartzen du

● RTC: RTC potentzia entxufea * 1

● Zaleen interfazea: 5V fanen instalazioa onartzen du hozteko
