RockChip RK3566 BTB Core Board

1. RockChip RK3566 BTB Core Board-ek errendimendu handiko taula bakarreko ordenagailu eta kapsulatutako plaka gisa erabil daiteke bistaratzeko, kontrolatzeko, sareko transmisiorako, fitxategien biltegia, ertz informatika eta bestelako eszenatokiak.

2. ROCKCHIP RK3566 txipa nagusi gisa erabilita, 22nm prozesatzeko teknologia gisa, 1,8 GHz-raino. Quad-Core 64 biteko Cortex-A55 prozesadorearekin integratuta dago, 4K deskodifikazioa eta 1080p kodetzea onartzen du, maiztasuneko bistaratzea, NPU integratzaile integratua erabil daiteke, adimen artifizialeko integralerako erabil daitekeena. Eskaerak.

3. Eman memoria eta biltegiratze konbinazio ugari aukeratzeko, onboard hardware konfigurazioa orekatuta dago eta aplikazioen tartea zabala da.

4. NPU informatika-potentzia independente independentea 1tops-era iritsi daiteke, adimen artifizialeko AI aplikazioetarako erabil daitekeena.

5. Integrazio handia, hedapen handiko interfazeekin, Gigabit Ethernet Port-ekin, HDMI, EDP, MiniPcle, USB3.0, USB2.0, Mipi pantailaren interfazea eta Mipi interfazearekin eta beste periferikoek, prozesadorearen errendimenduari erreproduzitzia eman diezaieke eta batzordearen erabileraren eszenatokiak zabaltzeko.

6. Ofizialki onartzen du Andriod 11, Debain, Ubuntu sistema eragilearen irudiak eta aplikazio ingurune desberdinetan aplika daitezke.

7. Erabat irekiko iturburu irekia, tutorial ofizialak eskainiz, SDK kontrolatzaileen garapenerako kitak, diseinu eskemak eta bestelako baliabideak osatuz, erraz hasi zaitezke itsu lekurik gabe.

Produktuaren ezaugarriak

1. SDK doan

2. Batzordearen egitura. Rk3566 rk3568 Core Batzordeak bateragarriak dira

3. Pantaila interfaze anitz onartzen ditu, 4K60 markoaren irteera onartzen du. HDMI, MIPI DSI, EDP, LVD onartzen ditu

4. NPU independente independentean, informatika-potentzia 1tops lor daiteke

5. Konfigurazio anitz: 1/2/4 / 8GB Lpddr4; 8/32/64 / 128GB EMMC

6. 4k deskodetzea; Gigabit Ethernet portua; USB3.0

7. Eman laguntza teknikoa

Produktuen parametroak

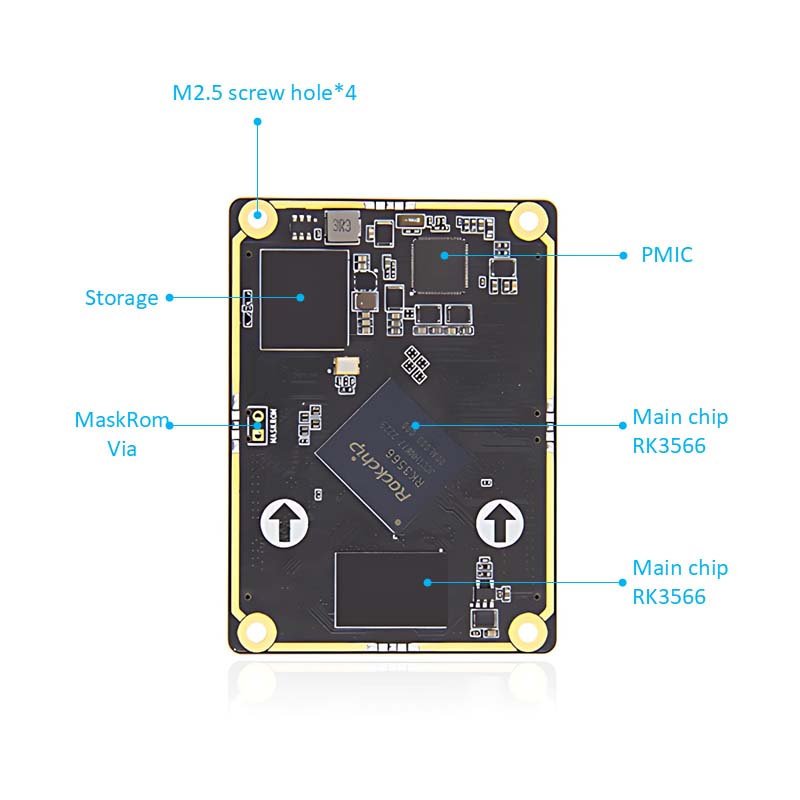

Core-board parametroak

Konektorea: 260pins DDR4 konektorea, eredua: asoa826-h2sb-7h

Txipa nagusia: RK3566 (Quad-Core Cortex-A55, 1,8 GHz, Mali-G52)

IO: 260 urrezko hatzak, 0,5mm-ko tartea, sortu I0 guztiak

Memoria: 1/2/4 / 8GB, LPDDR4 / 4x, 1056mhz

Biltegiratzea: 8/32/64 / 128gb, EMMC

Oinarrizko parametroak

Konektorea: 260pins DDR4 konektorea, eredua: asoa826-h2sb-7h

Potentzia interfazea: 12V @ 1a (1a eta goian) DC sarrera, DC interfazea

Ethernet: 10 / 100/1000m Ethernet-eko Ethernet portua

HDMI: HDMI2.0 Pantailaren interfazea * 1, gehienezko bereizmena 4096 * 2160 @ 60hz

LVDS: LVDS pantaila interfazea * 1, kanal bakarra 8bit

Mipi-DSI: Mipi pantaila interfazea * 1; Mipi modu bakarra 1920 * 1080 @ 60hz

Mipi-Csi: Mipi Kameraren interfazea * 2, pluggable IMX415 / OV8858 kamera

EDP: EDP1.3 Pantaila interfazea * 1, EDP ukipen interfazea * 1

USB2.0: Mota-interfazea * 3 (ostalaria); Mota-C interfazea * 1 (OTG), firmware erretzeko interfazeagatik

USB3.0: Mota-interfazea * 1 (ostalaria)

Wifi + Bluetooth: Onboard Wifi Bluetooth modulua, eredua: RTL8821CU

PCLE interfazea: Mini-PCle interfazea, altuera osoko edo altuera erdiko WiFi sareko txartelarekin, 4G moduluekin edo beste mini-PCle interfaze moduluekin erabil daiteke

SIM txartelaren titularra: SIM txartelaren funtzioa 4G moduluekin erabili behar da

1cc: 1²c * 2

Serial Port: arazketa serieko portua * 1 (UART2) 1500000-8-n-1 parametro lehenetsia; Lvttl serieko portua * 2 (UART7 eta UART9); RS232 * 2 (UART3 eta UART4); RS485 * 2 (UART1 & UART6)

TF txartelaren titularra: laguntza Micro SD (TF) txartela sistema abiarazteko, 512 GB arte

Audio: Audio irteera, 3,5mm audio jack * 1 (berdea); Audio-sarrera, 3,5mm audio jack * 1 (gorria) Mikrofono interfazea * 1

SPK bozgorailuaren interfazea * 1, 1w potentzia bozgorailua konektatu daiteke

Botoiak: botoi botoia; Maskrom botoia; Berreskuratzeko botoia

Hartzaile infragorria: urrutiko kontroleko funtzio infragorria onartzen du

RTC: RTC potentzia entxufea * 1

Zaleen interfazea: 5V fan hoztearen instalazioa onartzen du
