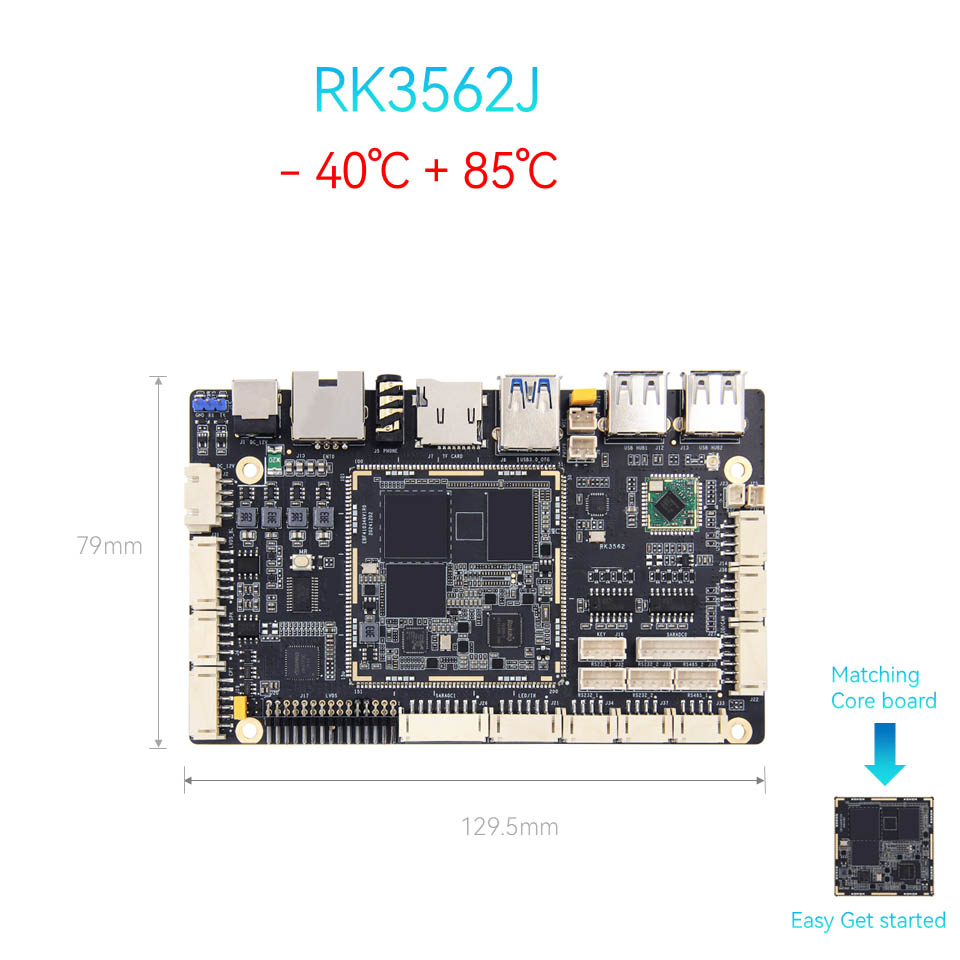

Rk3562J garapenerako taula

Thinkcore Technology garapenerako batzordeak industria-kalifikazio-txipak erabiltzen ditu, denbora luzez funtziona dezakezin tenperatura -40 ºC-ko funtzionamendu-tarte batean.

Funtsezko ezaugarriak:

Errendimendu handiko soziala: rockchip rk3562j quad-core cortex-a55 @ 1.8Ghz, seinaleztapen digitala, txikizkako eta industria kontrolerako aproposa.

● Interfaze aberatsak: bistaratzeko laguntza Mipi CSI / DSI + LVDS, abiadura handiko USB 3.0 eta Wi-Fi 6, latentzia ultra-baxua konektagarritasunerako.

● Iturburu irekiko diseinua: iturri irekiko sostengatzeko oinarria PCB iturburu fitxategia eta SDK-k pertsonalizazio azkarra emateko.

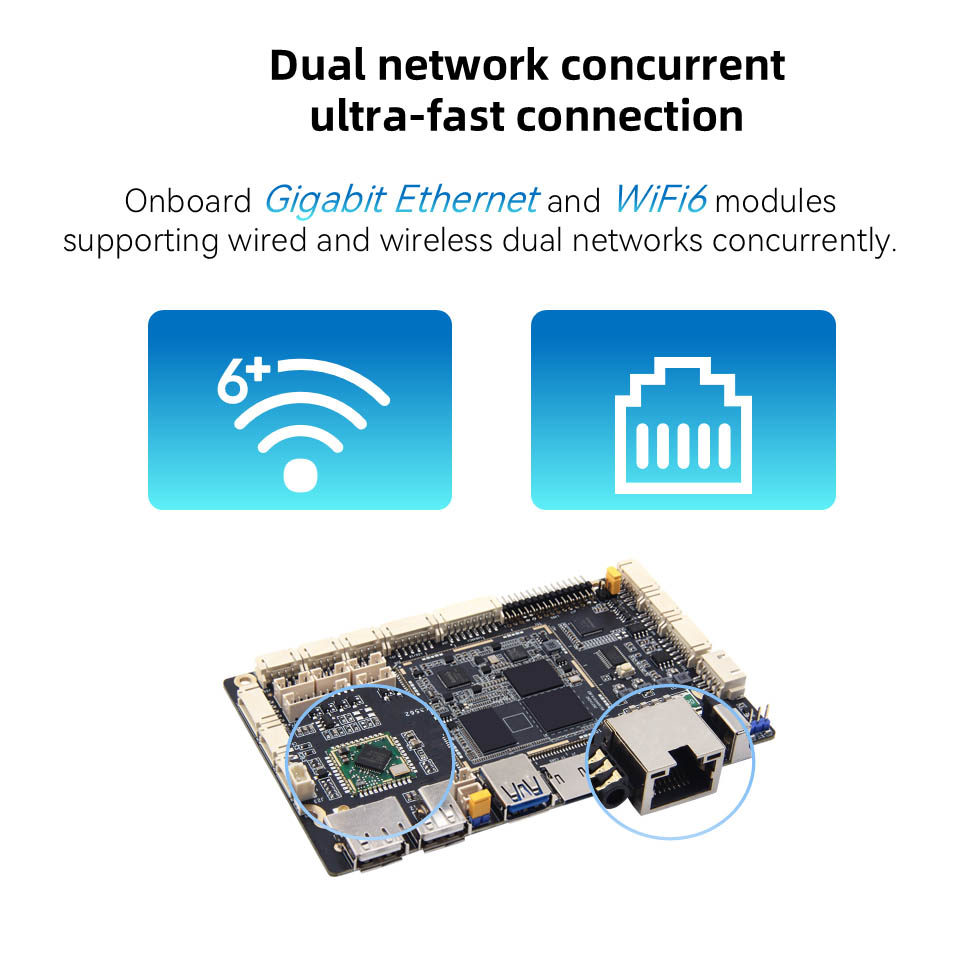

● Gigabit Ethernet Portua: Gigabit Ethernet Port sareko laguntza eraginkorra, egonkorra eta malgua eskain dezake merkataritza-erakusleihoetarako eta bestelako ekipamenduetarako

● Merkataritza-maila fidagarritasuna: Android / Linux laguntza egonkorra, 24 / 7ko seinale digitaleko eta AIOT ertz gailuetarako egokituta.

● Laguntza ofiziala sistema eragile nagusiko irudiak: hala nola Android, Debian eta Ubuntu, eta hau da, 6 aplikazio ingurune desberdinetan aplika daiteke.

Zergatik aukeratu gurekin?

Hardware irekiko hardwarea: Aldatu baseboard askatasunez, lizentziarik gabeko oztoporik ez.

Laguntza teknikoa: lineako laguntza teknikoa OEM / ODM integrazioetarako garapena eta laguntza azkartzen laguntzeko.

Kostu-eraginkorra: lehiakideek baino denbora azkarragoa den irtenbidea.

Aplikazioak: Kiosko interaktiboak, iragarkien erreproduzitzaileak, zuzeneko streaming kutxak, merkataritza-bistaratzea Banan-banan publizitatea, zuzeneko emisio makina

Produktuen parametroak:

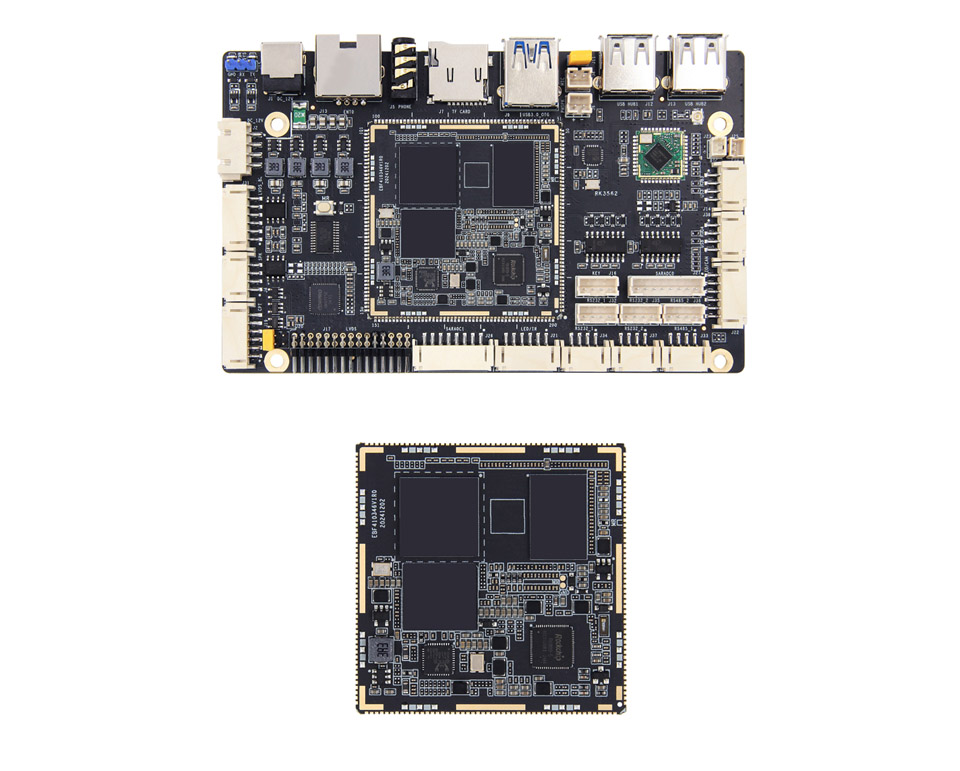

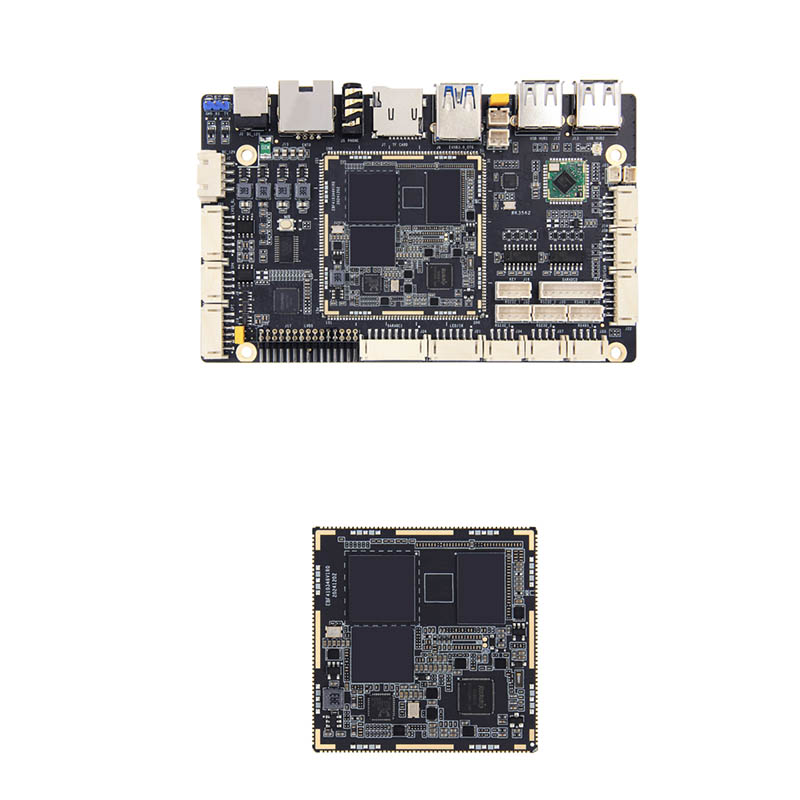

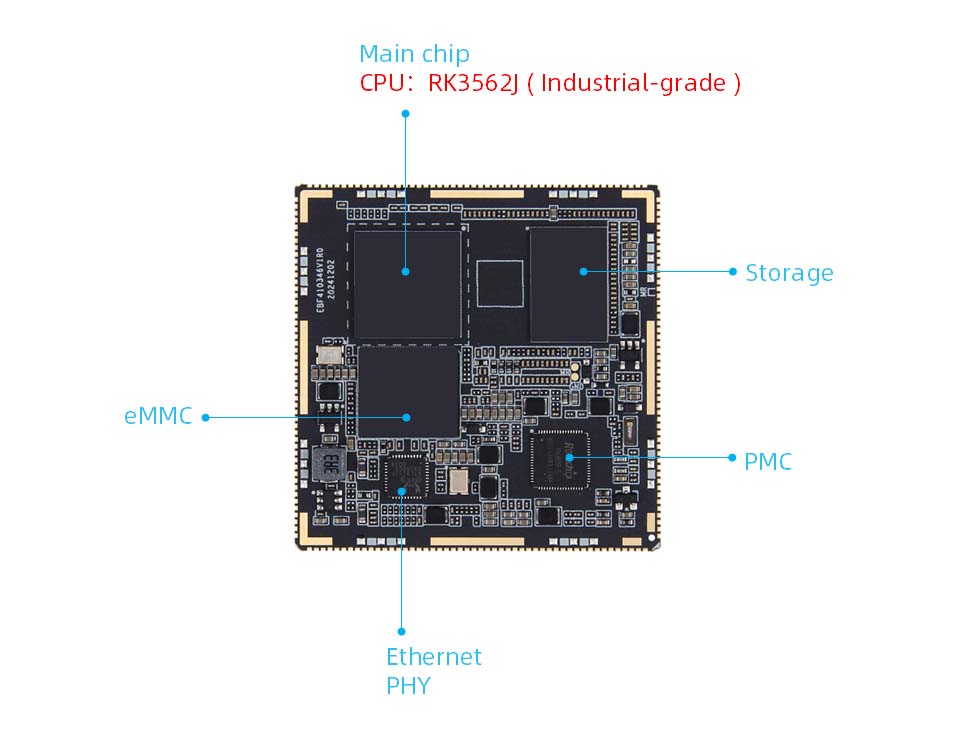

RK3562J Core Board Hardware konfigurazioa

● Txip nagusia

Eredua: RK3562 / RK3562J

CPU: Quad-Core Cortex-A53, 2,0 GHz arte

GPU: Mali-G52

NPU: 1Tops informatika-potentzia (industria-maila RK3562J NPU gabe)

● Memoria: 1/2/4 / 8GB, LPDDR4 / 4X (pertsonalizagarria)

● Biltegia: 8/32/64 / 128GB, EMMC (pertsonalizagarria)

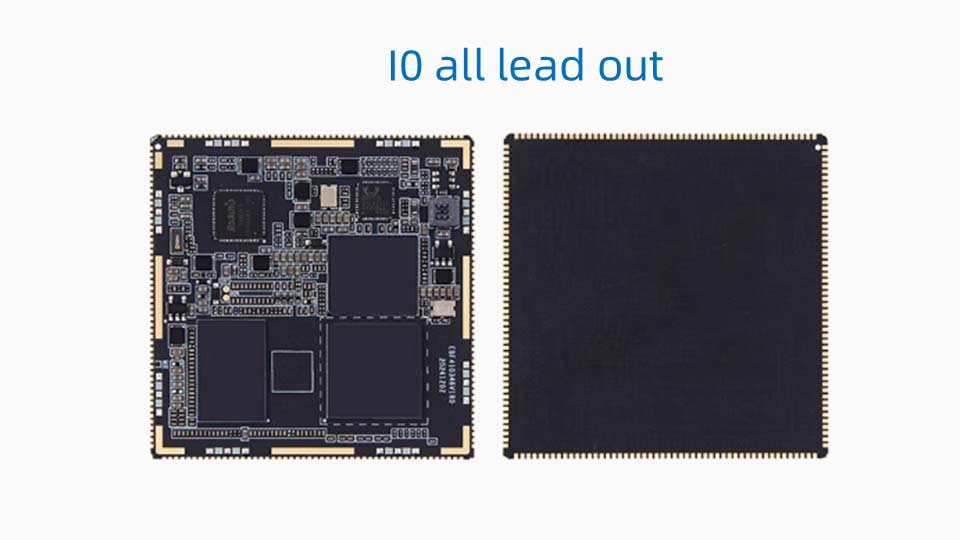

● Interfazea: Zigiluen Zuloaren interfazea, 10 berun

● PCB: 8 geruza, beltza murgiltzeko urrezko diseinua

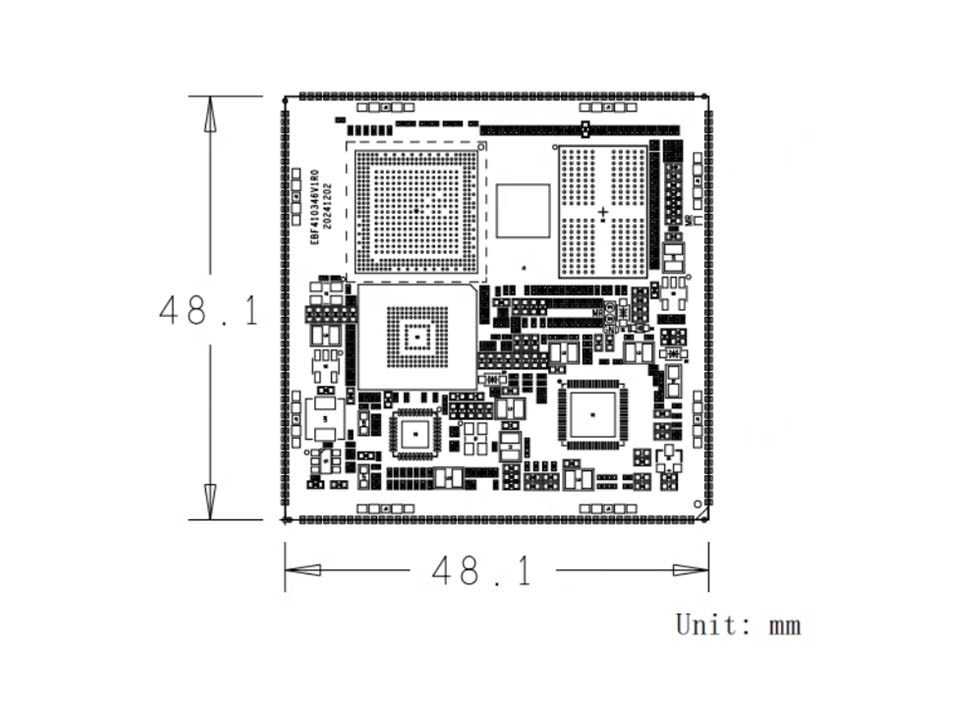

● Tamaina: 48,1 * 48.1mm

Seinale pinak

● io: 86 GPIO PINak, besteak beste, erloju diferentzial bat, 3 botoi pin eta 1 potentzia kontrolatzeko PINa

● Sareko portua: 1 Gigabit Ethernet

● Serie portua: 10

● 12c: 6

● SPI: 3

● Can: 2

● ADC: 13

● PWM: 15

● 12s: 2

● USB3.0 OTG: 1

● USB2.0 Ostalaria: 1

● Kamera: Mipics12lane * 4

● SDMMC: 2

● SPK: 1

● Audio irteera: 1

● MIC: 1

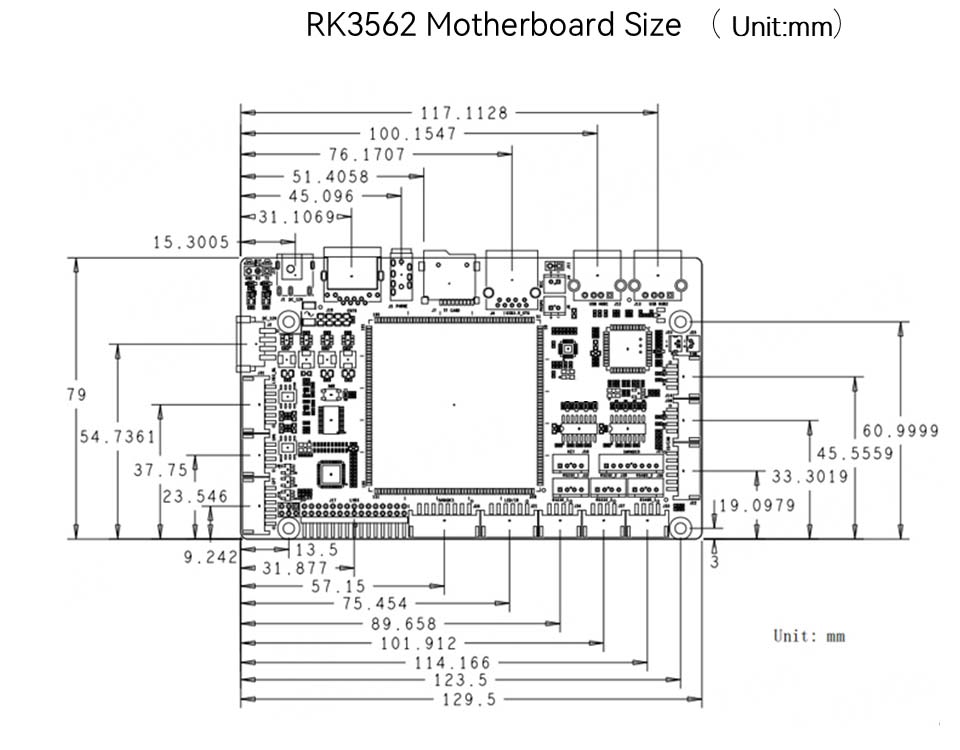

RK3562J Motherboard Hardware Konfigurazioa

● Txip nagusia:

EREDUA: RK3562 / RK3562JCPU: Quad-Core Cortex-A53, maiztasun nagusia 2,0Ghzgpu arte: Mali-G52npu: 1Tops informatika-potentzia (RK3562J Industriala NPU gabe)

● Memoria: 1/2/4 / 8GB, LPDDR4 / 4X (pertsonalizagarria)

● Biltegia: 8/32/64 / 128GB, EMMC (pertsonalizagarria)

● Power interfazea: DC 12V @ 2A DC sarrera

● Ethernet: Gigabit Network Port * 1, 10/100 / 1000MBPS datuen transmisio-tasa onartzen du

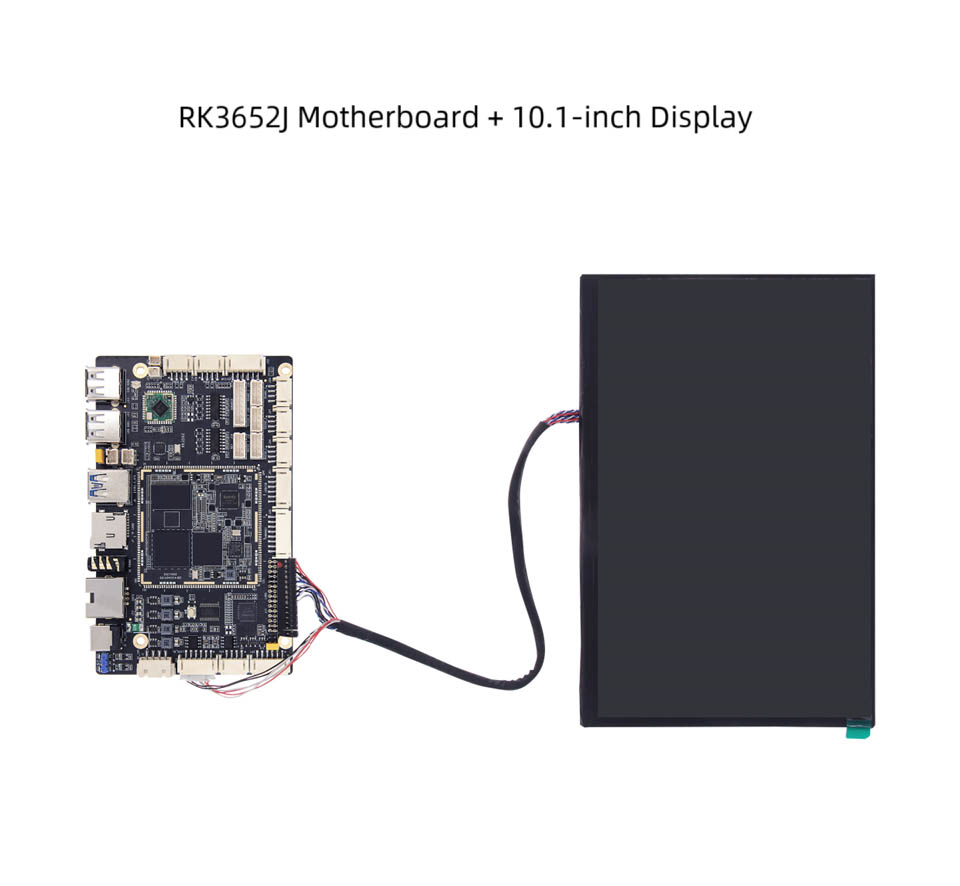

● Lvds: 2 * 15pin LVDS pantaila interfazea * 1

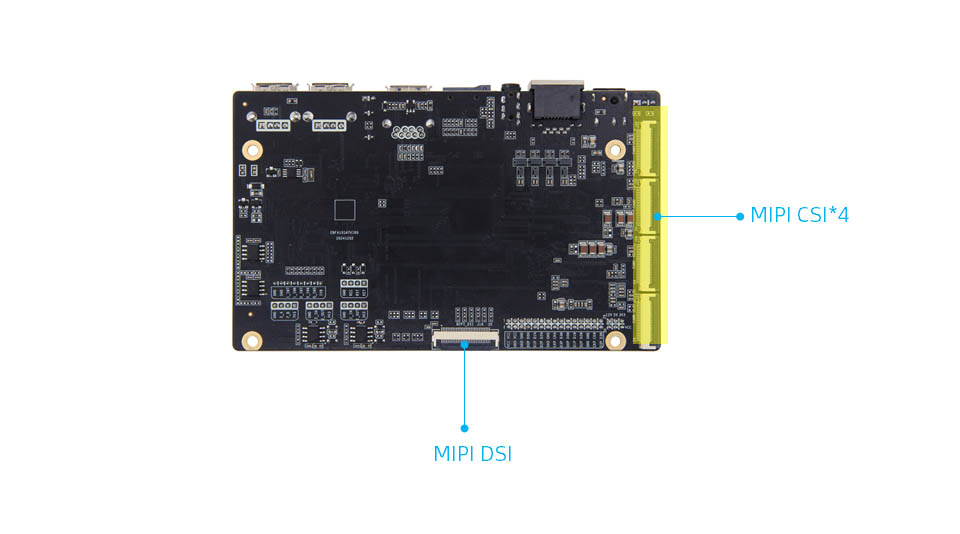

● Mipi-DSI: Mipi pantaila interfazea * 1, Mipidsi eta LVDS interfazea berrerabiltzen da eta lehenetsia LVDS pantailara konektatzea da. Mipidsi-rekin konektatzea aukeratzen baduzu, erresistentzia aldatu behar duzu

● Mipi-Csi: Mipi kameraren interfazea * 4, dendako IMX415 / OV8858 kamerara sar daiteke (konbinazio lehenetsia OV8858 kamera da)

● Ukipen-pantaila gaitasuna: LVDS ukipen-pantailaren interfazea * 1

● LCD argiztapena: LVDS argiztapen interfazea * 1

● Pantailaren potentzia interfazea: LVDS tentsioaren aukeraketa interfazea * 1

● USB2.0: USB HUB interfazea * 4

● USB3.0: USB OTG interfazea * 1, lehenetsia da gailuaren modua, modua jertse txapelaren bidez hauta daiteke

● Wifi: Onboard WiFi6 modulua, eredua: aic8800d40l

● TF txartelaren titularra: laguntza Micro SD (TF) txartela sistema abiarazteko, 512GB arte
