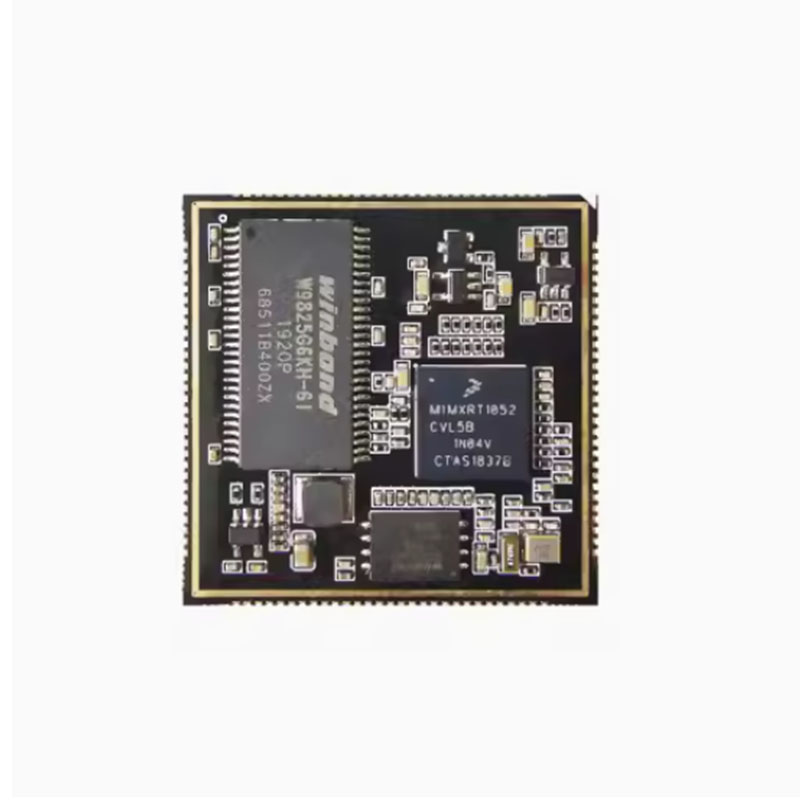

Nxp i.MX RT1052 Core Board

● RT1052 S2 core taula hau NXP MIMXRT1052CVL5B prozesadorearen arabera diseinatuta dago.

● Kontseilu osoaren osagaiak industria-mailako materialez eginda daude.

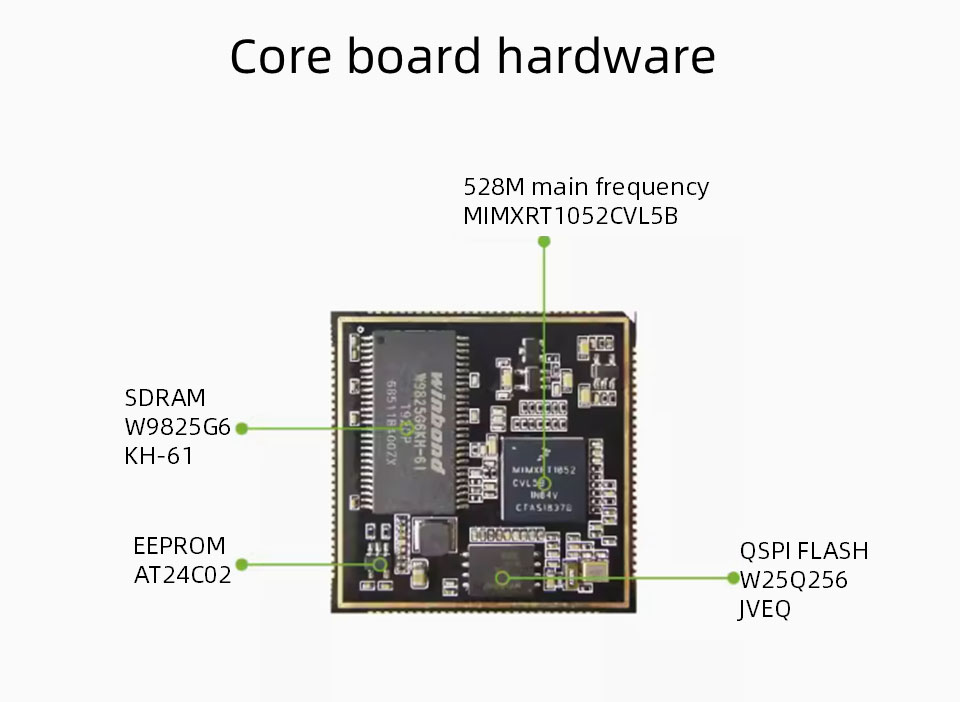

● Oinarrizko taularen hardware baliabideak daude

● 32 MB SDRAM, 32 MB, ez flash eta 256b Eeprom.

● PCB-k 6 geruzako murgiltze beltzaren urrezko diseinua hartzen du, 38 * 38mm-ko tamaina orokorrarekin, guztira 116 pin eta 1,0mm arteko pin tartea. SEMC autobusa izan ezik, txiparen gainerako 10 pinak guztiak atera dira.

Core Board seinaleen interfaze parametroak

Txipa nagusia: Mimxrt1052CVL5B, Cortex-M7 Core, maiztasun nagusia 528mhz

SDRAM: 2MB, TSSOP PAKEA, marka Winbond, Industria Kalifikazioa

Flash: 32 MB, WSSON8 Paketea, Winbond marka, industria maila

EEPROM: AT24C02 256B

Ethernet Phy: Bat ere ez

PCB tamaina: 38 * 38mm

Hornidura: 3,3V

Ezkutuaren azala: Ezkutuko estalkia

GPIO: 116 pin, 1,0mm pin tartea, SEMC autobusa izan ezik, beste I0 guztiak LED

Funtzionamendu tenperatura: -40 ~ 85 ° C, Industri Kalifikazioa

Core Board seinaleen interfazea

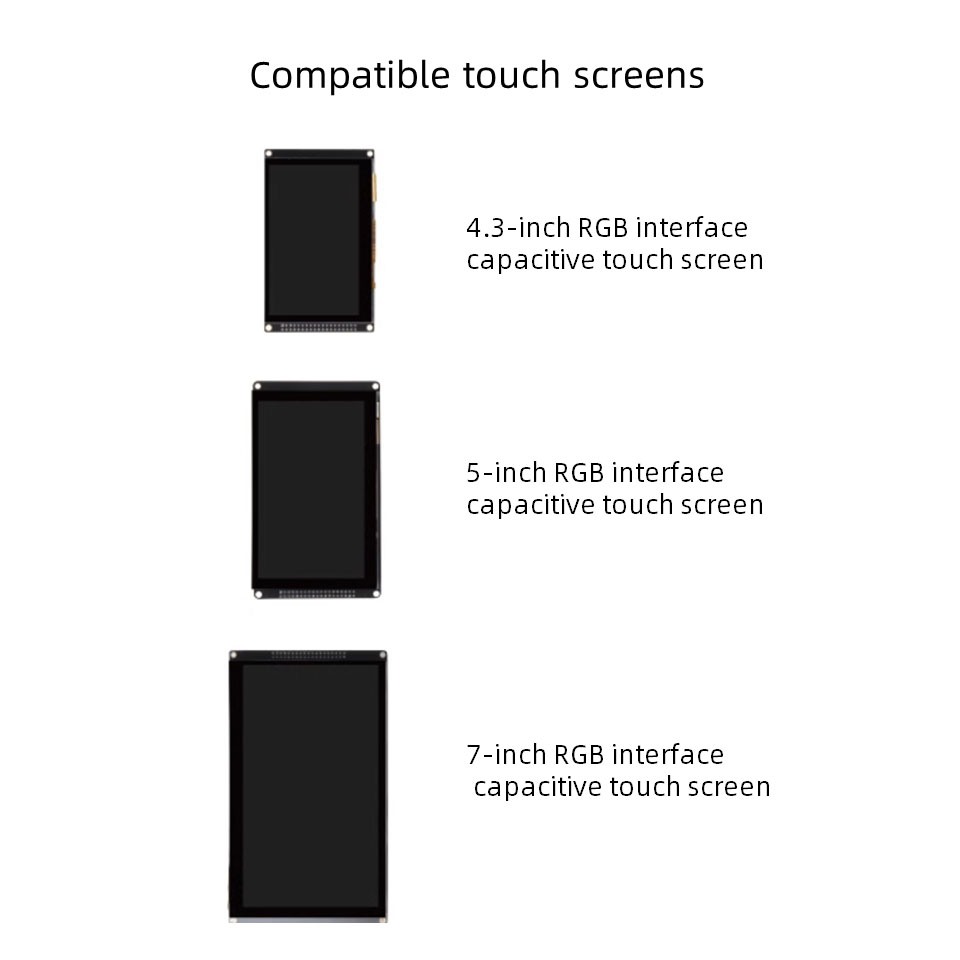

● LCD: 1 kanal

● USB: 2 kanal, abiadura handiko Phy

● SDIO: 2 kanal

● ²c: 4

● SPI: 4

● Uart: 8

● Sai: 3

● ADC: 2 (16 kanal bakoitza), 12bit

● PWM: 4

● jtag: 1 kanal

● SPDIF: 2 kanal

● Can: 2

● Oharra: goiko datuak berrerabil daitezke. Mesedez, ikus Core Board PIN deskribapena erreferentziako diseinu gisa

Oharra: Kontseilua 500 gutxieneko eskaerarekin pertsonaliza daiteke
